沸石濃縮轉輪處理原理及流程
沸石濃縮轉輪主要的作用是把大風量低濃度的VOCs廢氣濃縮成小風量高濃度的氣體，用以節省廢氣焚化過程中之燃料費用。沸石濃縮轉輪的心臟是蜂巢狀轉輪，轉輪為一種特殊的吸附材－疏水性沸石，沸石對揮發性有機物的氣體有高效率的吸附能力，VOCs廢氣通過轉輪，沸石吸附VOCs并將干凈氣體排放至大氣。被吸附之VOCs由脫附區利用高溫脫附，脫附的氣體為高濃度低流量濃縮廢氣，此濃縮廢氣再導入焚化爐燃燒處理。

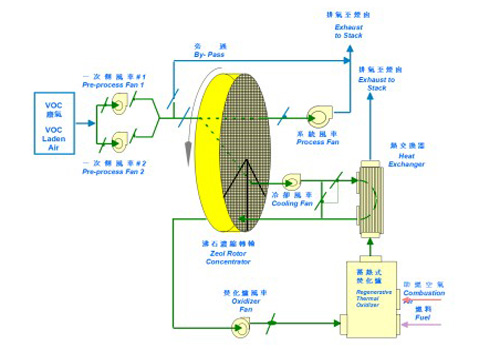

沸石濃縮轉輪可搭配各種焚化爐使用，應用上常搭配直燃式焚化爐(TO)或蓄熱式焚化爐(RTO)使用。若廢氣入口濃度較高時，可搭配直燃式焚化爐及二道熱交換器(HX1&HX2)，如圖一；若廢氣入口濃度較低時，可搭配蓄熱式焚化爐及二次熱交換器(HX2)，如圖二。

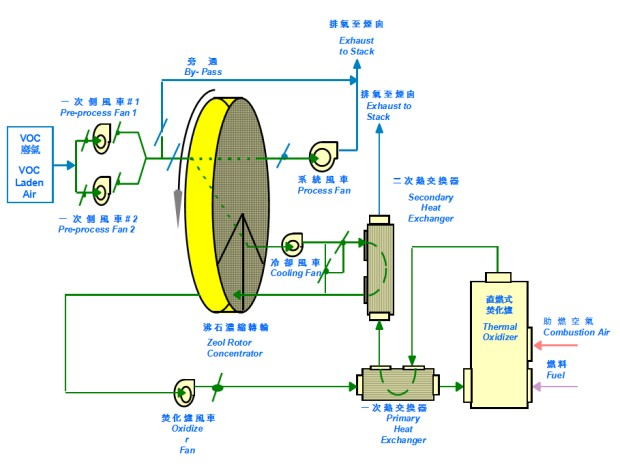

在沸石濃縮轉輪暨直燃式焚化爐系統流程圖中（圖一），二次熱交換器可將焚化爐出口之高溫?zé)崮芙粨Q供給轉輪做脫附熱能使用，一次熱交換器可將焚化爐出口高溫?zé)崮芙粨Q供給濃縮廢氣使用，提高焚化爐入口溫度至460～500℃，如此可減少焚化爐之燃料消耗量，直燃式焚化爐一般操作溫度約為730～760℃，利用高溫將VOC廢氣燃燒反應成CO2及H2O。
